Nell’insegnamento dei serbatoi e delle piante GMF, il requisito di spazio dei componenti è un ruolo importante. Il principale vantaggio degli scambiatori di calore Pillow Plate rispetto agli scambiatori di calore convenzionali è che si può risparmiare spazio fino a un terzo. Ciò riduce le dimensioni e i costi dei serbatoi e fornisce più spazio per il processo di lavoro.

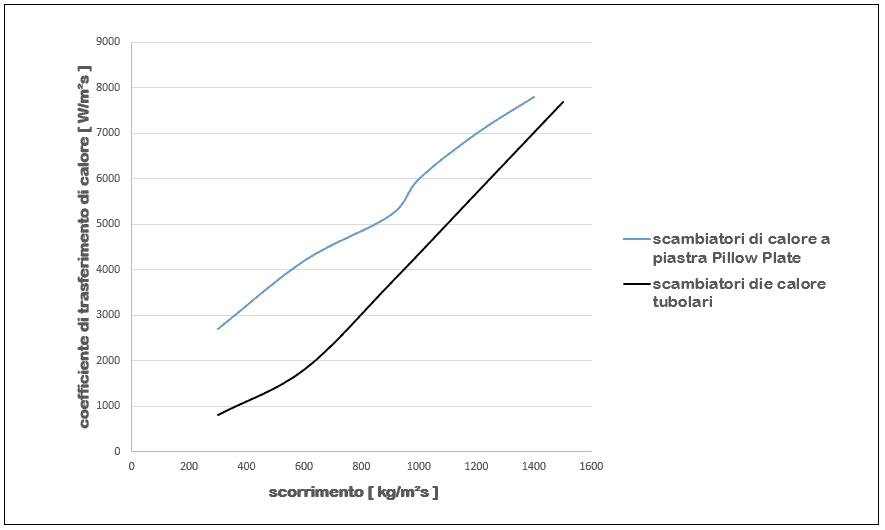

Figura 1: Adattato da J. M. Tran, M. Piper e E. Y. Kenig (2014), Ricerca sperimentale del trasferimento di calore convettivo e della pressione in piastre di cuscino sotto condizioni di flusso in fase monofase, Chem. Ing. Tech. 2015, 87, n. 3, 226-234;
http://dx.doi.org/10.1016/j.cherd.2015.03.031
La struttura del cuscino caratteristico dello scambiatore di calore a piastra SYNOTHERM® consente un forte flusso del mezzo attraverso lo scambiatore e porta ad un elevato coefficiente di trasferimento di calore h. Come illustrato nella figura 1, gli scambiatori di calore Pillow Plate hanno un coefficiente di trasferimento di calore superiore h (in W / m²K) a seconda della portata (in kg / m²) rispetto agli scambiatori di calore a tubo. Ciò provoca un coefficiente di trasferimento termico superiore k più alto. L’atlante termico VDI [2] indica un coefficiente globale di trasferimento di calore di 150 – 1200 W / m²K per gli scambiatori di calore del tubo. Per gli scambiatori di calore a doppio tubo, questo coefficiente è compreso tra 300 – 1400 W / m²K, mentre gli scambiatori di calore a piastre hanno un coefficiente di trasferimento di calore complessivo di 1000 – 4000 W / m²K! Come mostrato nella seguente formula di base, è necessaria una riduzione dell’area di trasferimento di calore A per trasferire la stessa potenza Q. Di conseguenza, gli scambiatori di calore a piastra SYNOTHERM® risparmiano spazio, peso, materiale e costi.
Il design compatto, leggero e pressuretto garantisce una lunga e sicura durata della tua linea. La resistenza degli scambiatori di calore a piastre SYNOTHERM® riduce in modo significativo il rischio di danni meccanici o deformazioni rispetto agli scambiatori di calore a spirale. Ciò riduce il rischio di una ripartizione delle linee con i costi associati.
I costi di manutenzione degli scambiatori di calore SYNOTHERM® sono notevolmente inferiori rispetto agli scambiatori di calore a tubo. La superficie piatta e liscia può essere pulita facilmente e velocemente con un getto di vapore oi detergenti di alta pressione, con conseguente ripristino rapido del processo.
Literature
[1] J. M. Tran, M. Piper und E. Y. Kenig (2014), Experimental Investigation of Convective Heat Transfer and Pressure Drop in Pillow Plates under Single-Phase Through-Flow Conditions, Chem. Ing. Tech. 2015, 87, No. 3, 226–234; http://dx.doi.org/10.1016/j.cherd.2015.03.031
[2] Gesellschaft, VDI (2013), VDI-Wärmeatlas. 11. Aufl.. Wiesbaden: Springer Berlin Heidelberg, S. 85-87
