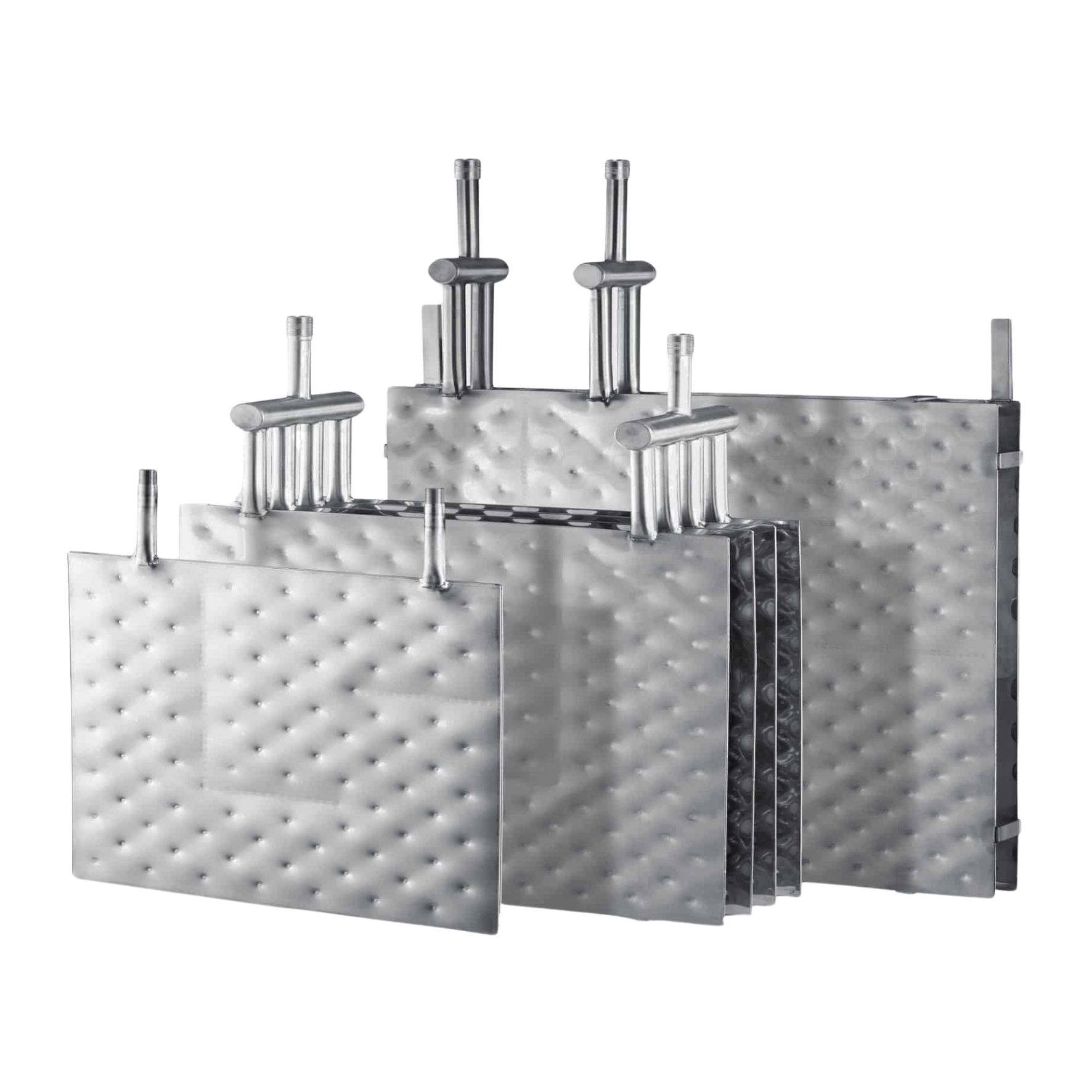

Platten­wärme­tauscher SYNOTHERM®

Gute Lösungen sind oft verblüffend einfach:

  • Kleiner Querschnitt ermöglicht den Einsatz bei wenig Platz.
  • Bauform und Materialien stehen für leichtes Reinigen.
  • Optimaler Volumenstrom bringt höchste Effizienz.

Platten­wärme­tauscher SYNOTHERM®

Produktions­prozess unserer Platten­wärme­tauscher SYNOTHERM®

Die Platten­wärme­tauscher SYNOTHERM® werden an unserem Standort in Schwabach komplett gefertigt und die Produktionsprozesse im Rahmen der DIN EN ISO 9001 überwacht. Die Qualität der Platten­wärme­tauscher wird durch die Qualität der Schweißverfahren bestimmt. Durch neueste Schweißtechnologien entstehen beim Schweißprozess nahezu keine Anlauffarben und auf ein Beizen der Oberfläche kann verzichtet werden.
Die Oberfläche ist blank und kann für Anwendungen mit hohen Hygienevorschriften elektropoliert ausgeführt werden.

Den wesentlichsten Bestandteil unserer Platten­wärme­tauscher SYNOTHERM® stellen zwei Metallbleche für die Herstellung der Basisplatte dar.
Die hohe Blechqualität ist substanziell für eine hohe Qualität unserer Platten­wärme­tauscher.

Kanten- und Punktschweißen

Auf einer Tafelschere werden die Metallbleche auf die erforderliche Abmessung zugeschnitten. Das Punktschweißen und Kantenschweißen erfolgt durch einen reproduzierbaren, vollautomatischen Schweißprozess.

Anschlusstechnik

Vor- und Rücklauf bestehen aus einer Verrohrung mit der entsprechenden Anschlusstechnik. Als Anschlusstechnik kann entweder ein Flansch oder Gewindenippel angeschweißt werden. Somit können wir für Sie die unterschiedlichsten Anforderungen an die Installation lösen.

Befestigungstechnik

Danach werden die Fixierbleche und Abstandshalter angeschweißt. Mit Hilfe der Fixierbleche können die Plattenwärmetauscher an den Behältern befestigt werden.
Die Abstandshalter garantieren einen definierten Abstand zur Behälterwand, damit die komplette Wärmetauscherfläche von der Prozessflüssigkeit umströmt wird. Dadurch wird ein optimaler Wärmeaustausch garantiert.

Hochdruckumformung

Durch Hochdruckumformung wird die kissenähnliche Struktur der Plattenwärmetauscher erzeugt. Die Aufweitung erfolgt mit einem Aufblasdruck, der weit über dem Arbeits- bzw. Betriebsdruck liegt.

Kennzeichnung

Die Typenbezeichnung (Artikelnummer und Gerätenummer) und technische Daten werden in ein Typenschild eingraviert, damit sind diese dauerhaft gut lesbar.

Druckprüfung

Alle Plattenwärmetauscher werden so ausgelegt, hergestellt und endgeprüft, dass sie der Druckgeräterichtlinie 2014/68/EU entsprechen. Jedes Gerät wird einer Überdruck- und Dichtigkeitsprüfung unterzogen.

Matthias Deuner

Ihr persönlicher Ansprechpartner

„Der Aufwand für die Instandhaltung der Plattenwärmetauscher SYNOTHERM® ist im Vergleich zu anderen Wärmetauschertypen wesentlich geringer. Der Grund hierfür ist die eine einfache und schnelle Reinigung. Dadurch können Kosten und Zeit gespart werden.“

Matthias Deuner, Produktmanager
Tel.: +49 (0) 9122 / 9855-44
E-Mail.: matthias.deuner@mazurczak.de

Matthias Deuner

Ihr persönlicher Ansprechpartner

„Neben einer hohen Lebensdauer garantieren die Plattenwärmetauscher SYNOTHERM® eine große Betriebssicherheit Ihrer Anlage. So verringert sich Ihr Risiko eines Anlagenstillstandes.“

Matthias Deuner, Produktmanager
Tel.: +49 (0) 9122 / 9855-44
E-Mail.: matthias.deuner@mazurczak.de

Matthias Deuner

Ihr persönlicher Ansprechpartner

„Die Plattenwärmetauscher SYNOTHERM® werden individuell nach Ihren Anforderungen projektiert und realisiert.“

Matthias Deuner, Produktmanager
Tel.: +49 (0) 9122 / 9855-44
E-Mail.: matthias.deuner@mazurczak.de

Matthias Deuner

Ihr persönlicher Ansprechpartner

„Aufgrund höherer Wärmeübertragungszahlen benötigen Plattenwärmetauscher SYNOTHERM® weniger Wärmeübertragungsfläche. Folglich können Platz, Gewicht, Material und Kosten eingespart werden.“

Matthias Deuner, Produktmanager
Tel.: +49 (0) 9122 / 9855-44
E-Mail.: matthias.deuner@mazurczak.de

Matthias Deuner

Ihr persönlicher Ansprechpartner

„Ein weiterer Vorteil ist die einfache Montage und Handhabung der Plattenwärmetauscher SYNOTHERM®. Mit Hilfe der Fixierbleche können Sie die Plattenwärmetauscher an die Umsetzer, Warenträger oder Fahrwägen zu hängen und in bzw. aus dem Behälter zu heben.“

Matthias Deuner, Produktmanager
Tel.: +49 (0) 9122 / 9855-44
E-Mail.: matthias.deuner@mazurczak.de

Matthias Deuner

Ihr persönlicher Ansprechpartner

„Mit Hilfe unserer großen Auswahl an Standardwerkstoffen, die auch elektropoliert werden können, finden wir für Sie die optimale Lösung.“

Matthias Deuner, Produktmanager
Tel.: +49 (0) 9122 / 9855-44
E-Mail.: matthias.deuner@mazurczak.de

Matthias Deuner

Ihr persönlicher Ansprechpartner

„Die Plattenwärmetauscher SYNOTHERM® werden komplett an unserem Standort in Schwabach gefertigt und verdienen sich daher das Siegel „Made in Germany“. Neueste Fertigungstechnologien und effiziente Prozesse bilden die Grundlage für die hohe Produktqualität unserer Plattenwärmetauscher SYNOTHERM®. „

Matthias Deuner, Produktmanager
Tel.: +49 (0) 9122 / 9855-44
E-Mail.: matthias.deuner@mazurczak.de

Matthias Deuner

Ihr persönlicher Ansprechpartner

„Alle Plattenwärmetauscher werden so ausgelegt, hergestellt und endgeprüft, dass sie der Druckgeräterichtlinie 2014/68/EU entsprechen. „

Matthias Deuner, Produktmanager
Tel.: +49 (0) 9122 / 9855-44
E-Mail.: matthias.deuner@mazurczak.de
