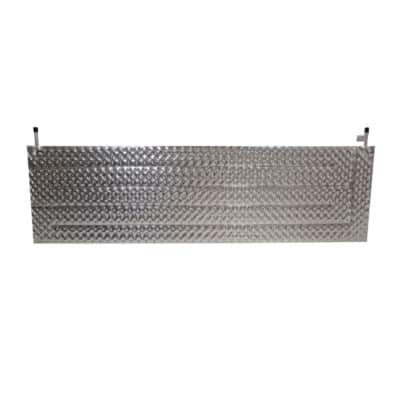

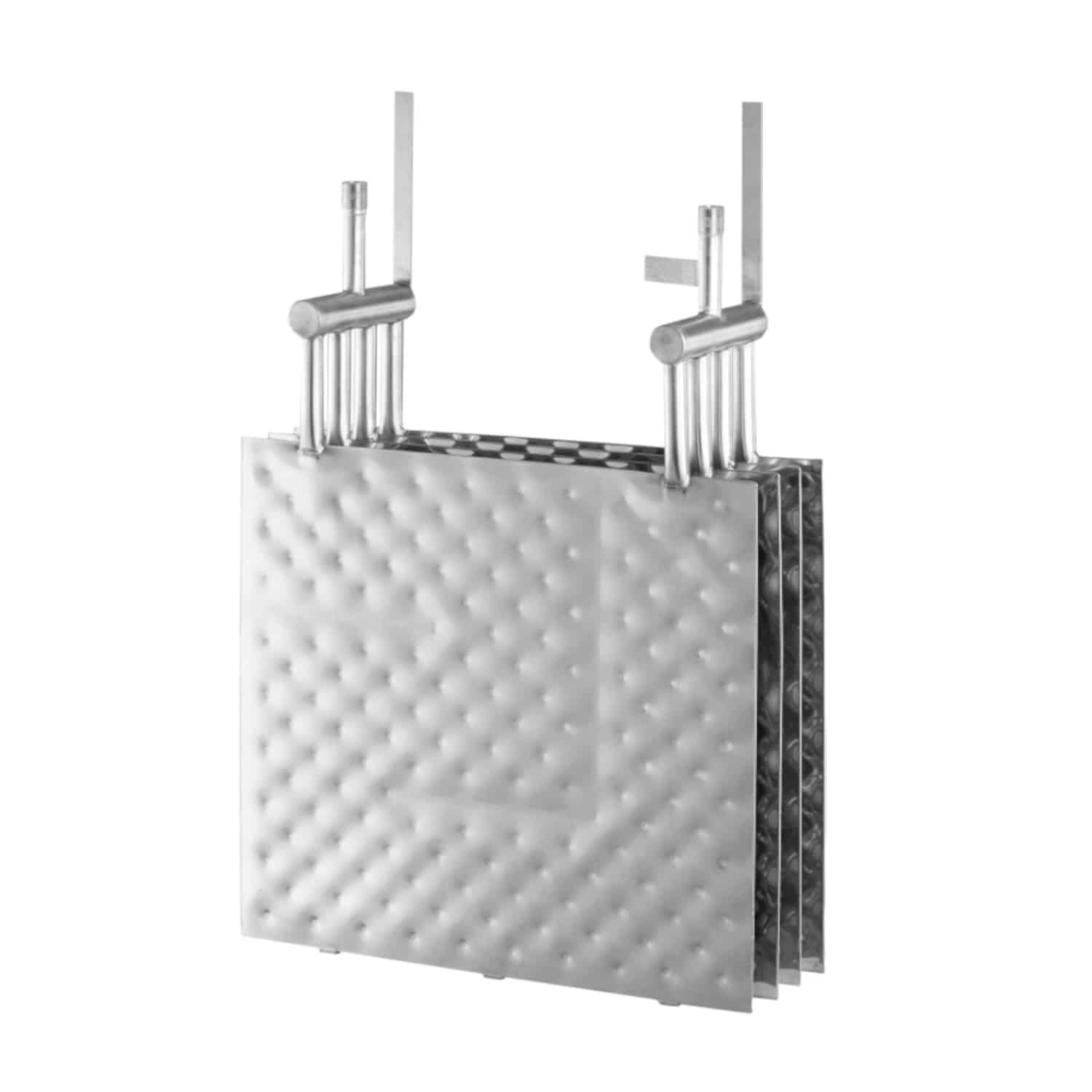

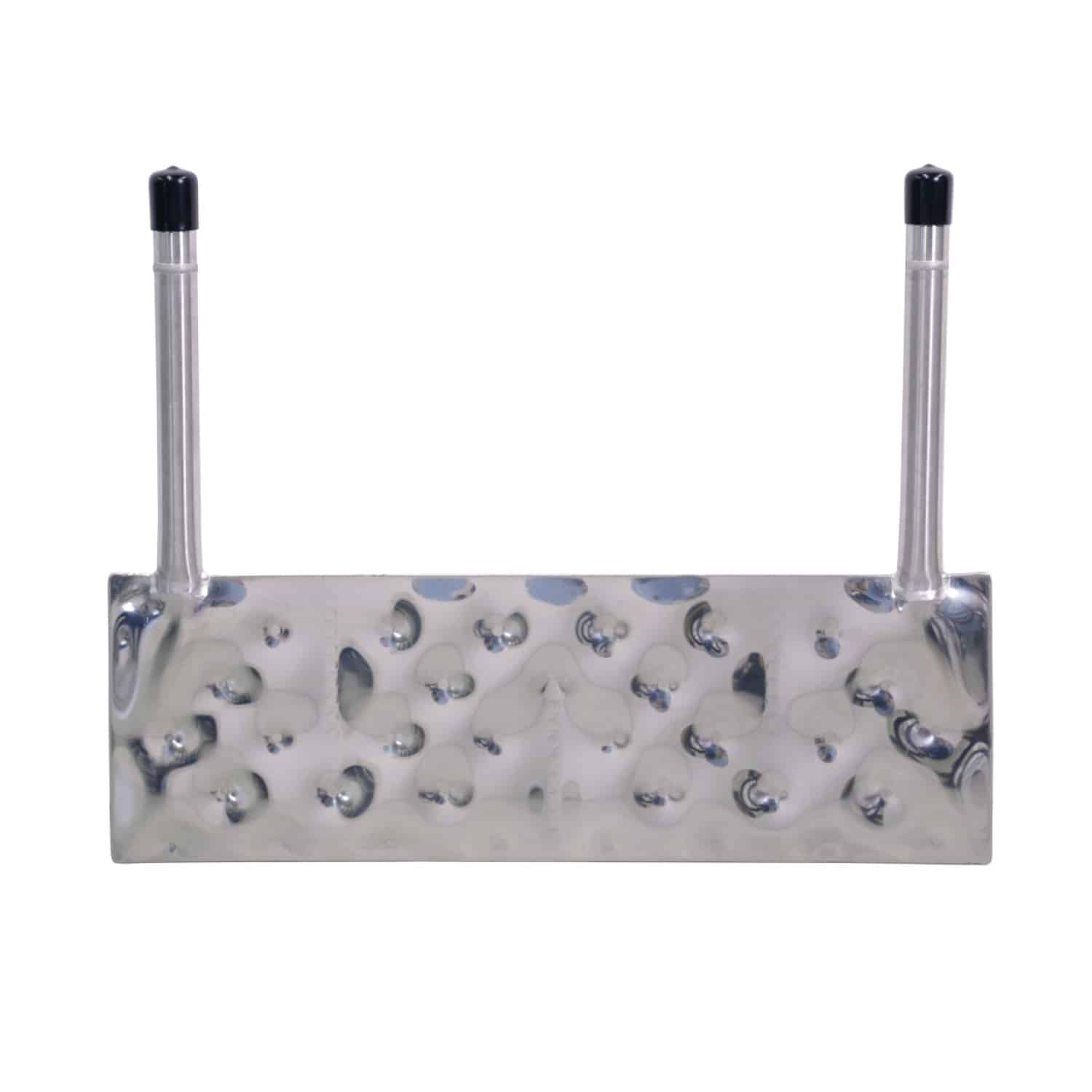

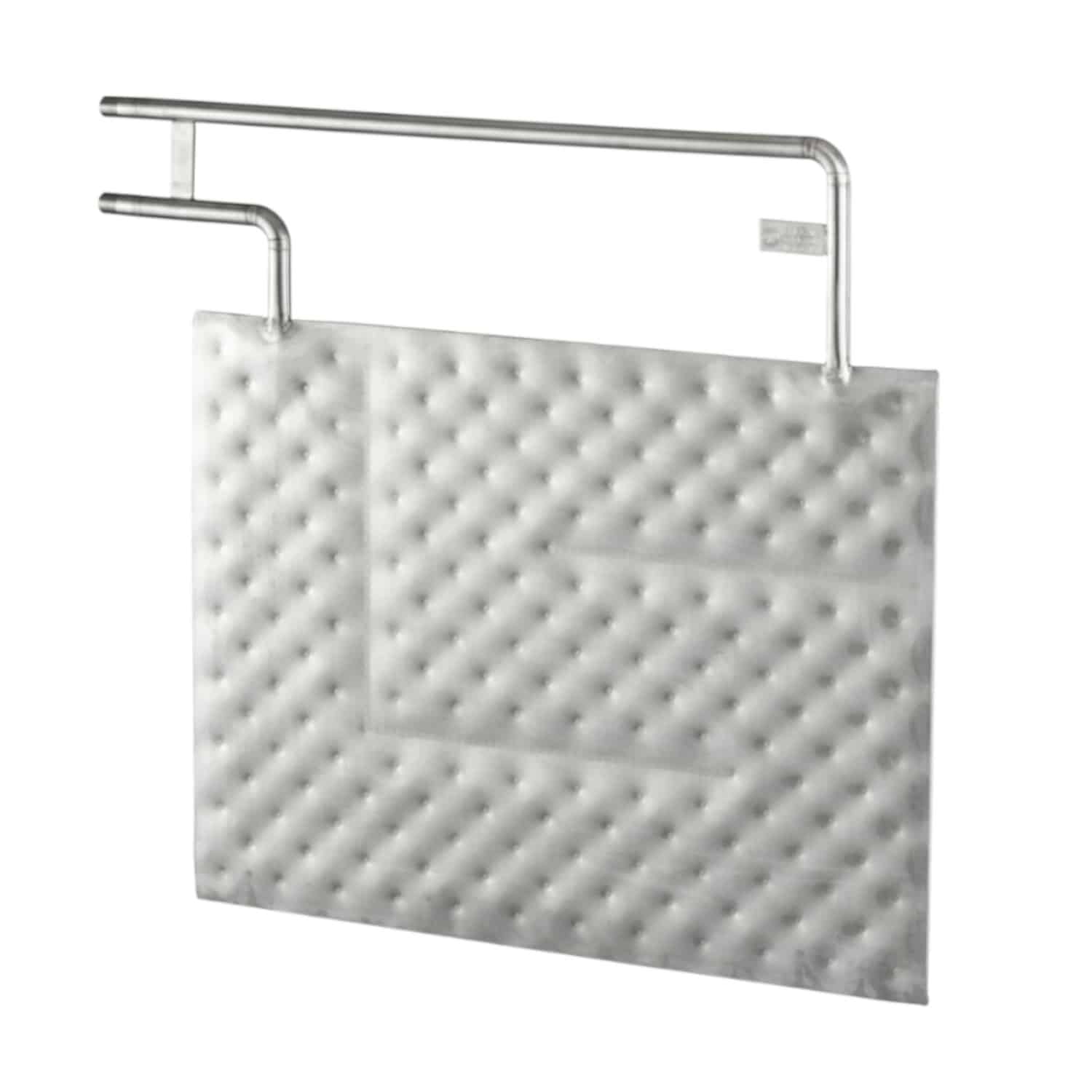

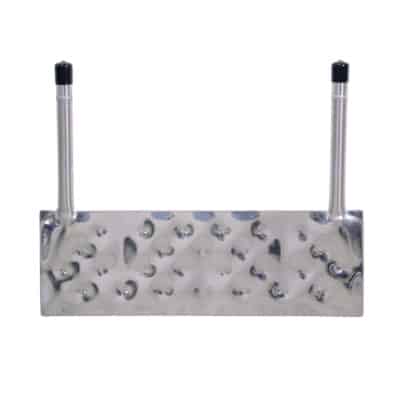

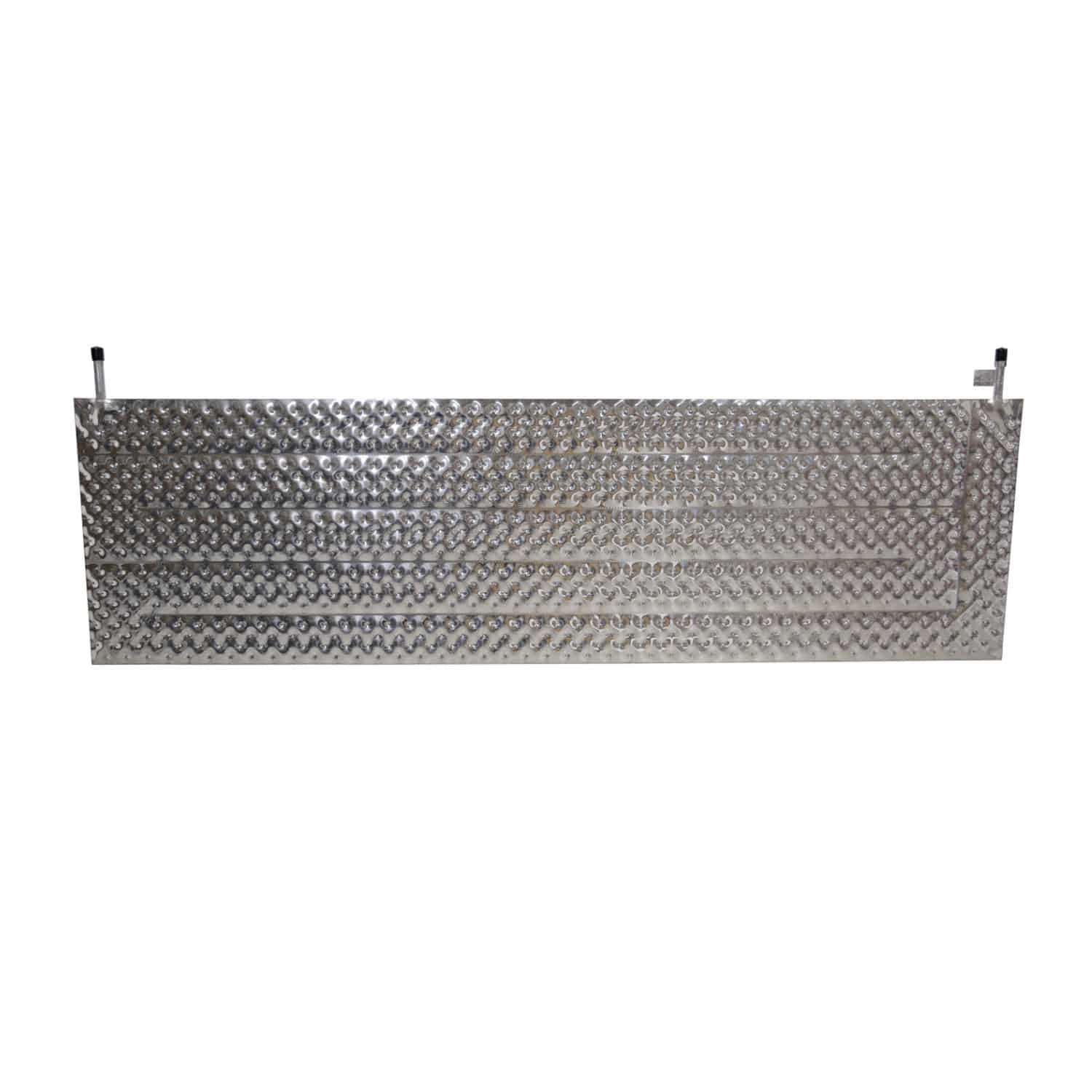

Intercambiadores de calor de placas metálicas SYNOTHERM®

Buenas soluciones son a menudo asombrosamente simples:

  • La pequeña sección transversal permite el uso en un espacio pequeño.
  • El diseño y los materiales lohacen fácil de limpiar.
  • La velocidad de flujo óptima brinda la mayor eficiencia.

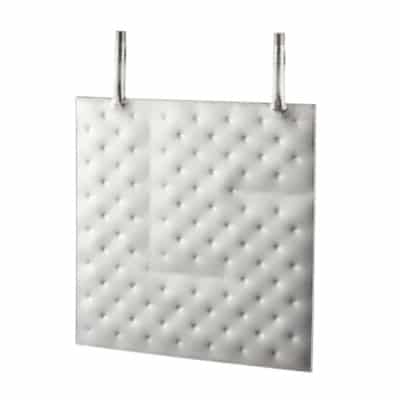

  • Titanio 3.7035, Acero inoxidable (1.4301, 1.4404, 1.4571)

Proceso de producción de nuestro
intercambiador de calor de placas metálicas SYNOTHERM®



Los intercambiadores de calor de placas metálicas SYNOTHERM® se fabrican en nuestras instalaciones de Schwabach, Alemania, y los procesos de producción se supervisan de conformidad con la norma DIN EN ISO 9001. Gracias a la aplicación de nuevas tecnologías de soldadura, el proceso de soldadura prácticamente no produce decoloración, lo que permite prescindir del decapado de la superficie. El acabado de la superficie es brillante y se puede pulir electrolíticamente para aplicaciones con elevados requisitos de higiene.

El componente más importante de nuestros intercambiadores térmicos de placas SYNOTHERM® son las dos chapas metálicas para la fabricación de la placa base. La alta calidad de la chapa es esencial para garantizar la calidad de nuestros intercambiadores térmicos de placas.

Soldadura del borde y del punto

Las chapas de metal se cortan a las dimensiones requeridas con una cizalla para planchas. La soldadura por puntos y la soldadura de los bordes se lleva a cabo mediante un proceso de soldadura reproducible y totalmente automático.

Tecnología de conexión

Los tubos de entrada y de salida están formados por una tubería con la tecnología de conexión adecuada. La tecnología de conexión puede realizarse mediante soldadura de una brida o de una conexión roscada. Esto nos permite ofrecerle la instalación adecuada para las más diversas necesidades.

Tecnología de la fijación

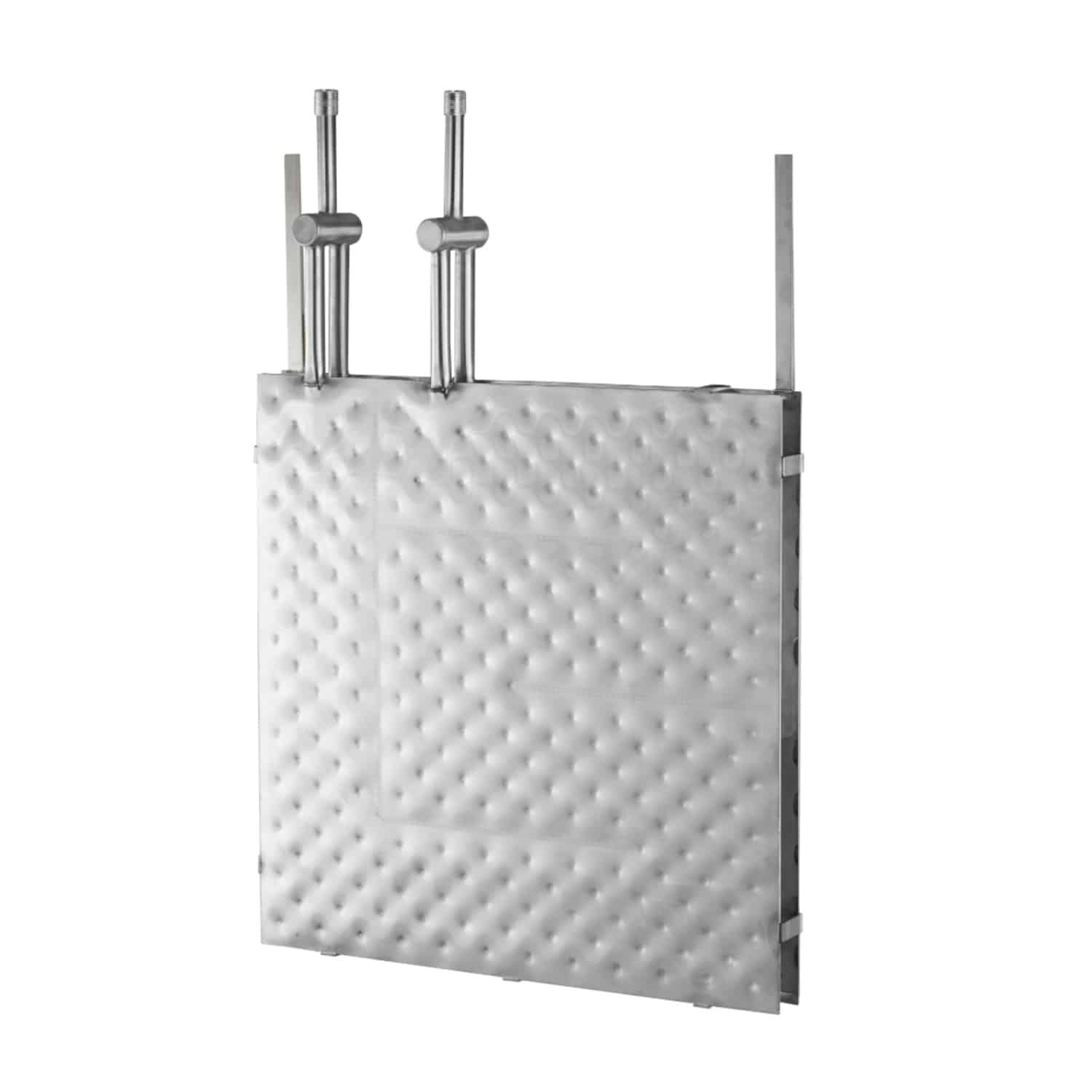

A continuación, las placas de fijación y los separadores están soldados. Con la ayuda de las placas de fijación, los intercambiadores de calor de la placa se pueden fijar a los envases.
Los separadores garantizan una distancia definida a la pared del recipiente, de modo que el intercambiador de calor entero se fluya del líquido de proceso. Esto asegura un intercambio de calor óptimo.

Formación de alta presión

La estructura almohadillada de los intercambiadores térmicos de placas se obtiene mediante conformación a alta presión. El abocardado se realiza con una presión de inflado muy superior a la presión de funcionamiento.

Marca

Esto garantiza un intercambio térmico óptimo. La designación de tipo (número de artículo y número de aparato) y los datos técnicos quedan grabados en una placa de características y son legibles de forma duradera.

Prueba de presión

Todos los intercambiadores térmicos de placas son diseñados, fabricados y probados de conformidad con la Directiva de Equipos a Presión 2014/68/UE. Cada aparato es sometido a pruebas de sobrepresión y estanqueidad antes de la entrega.
